僕の使っているレギュレータ

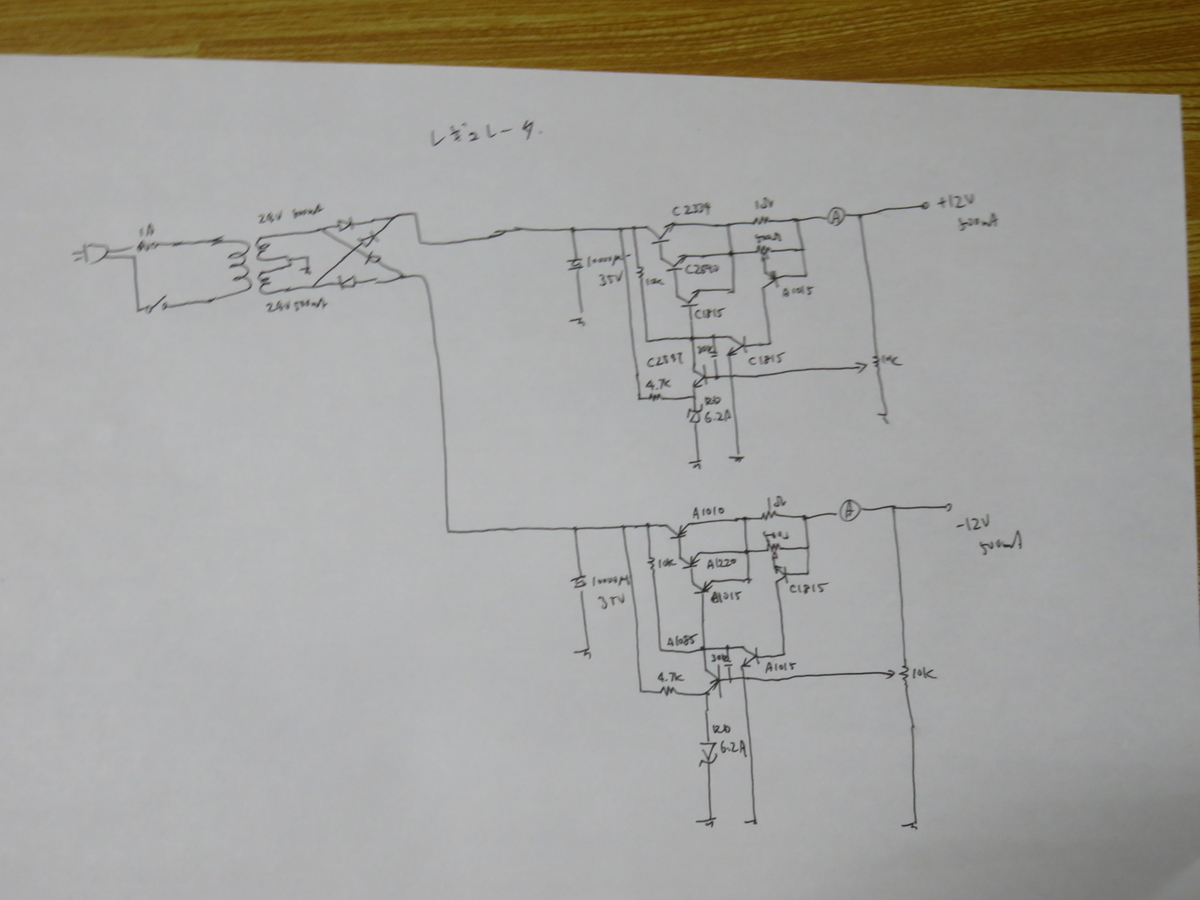

僕の自作レギュレータ

シンプルですが、500[mA]時、非常にリプルは小さい。

実験用なので、500[mA]に設定してあります。

12[V]3[A]の物は、1[Ω]の抵抗を0.5[Ω]にして

Tranceも、24[V]3[A]の物にして

2SA1010を2SA1943、2SC2334を、2SC5200にしています

Tranceが15[V]の物を使ったら、3[A]時のリプルが気になった。

±15[V]の物にしたければ、Tranceは、24[V]の物にして下さい。
