回路図の具体的指摘2

ブログだから、指摘させて頂きますが

写真上記の物では、OPアンプでのアッテネータの意味は無く

この使い方は、電流電圧変換回路であり

例え増幅度"1"であれ

下記の回路図の物が他の本にもありましたが

やはり、山下シンセの影響か・・・

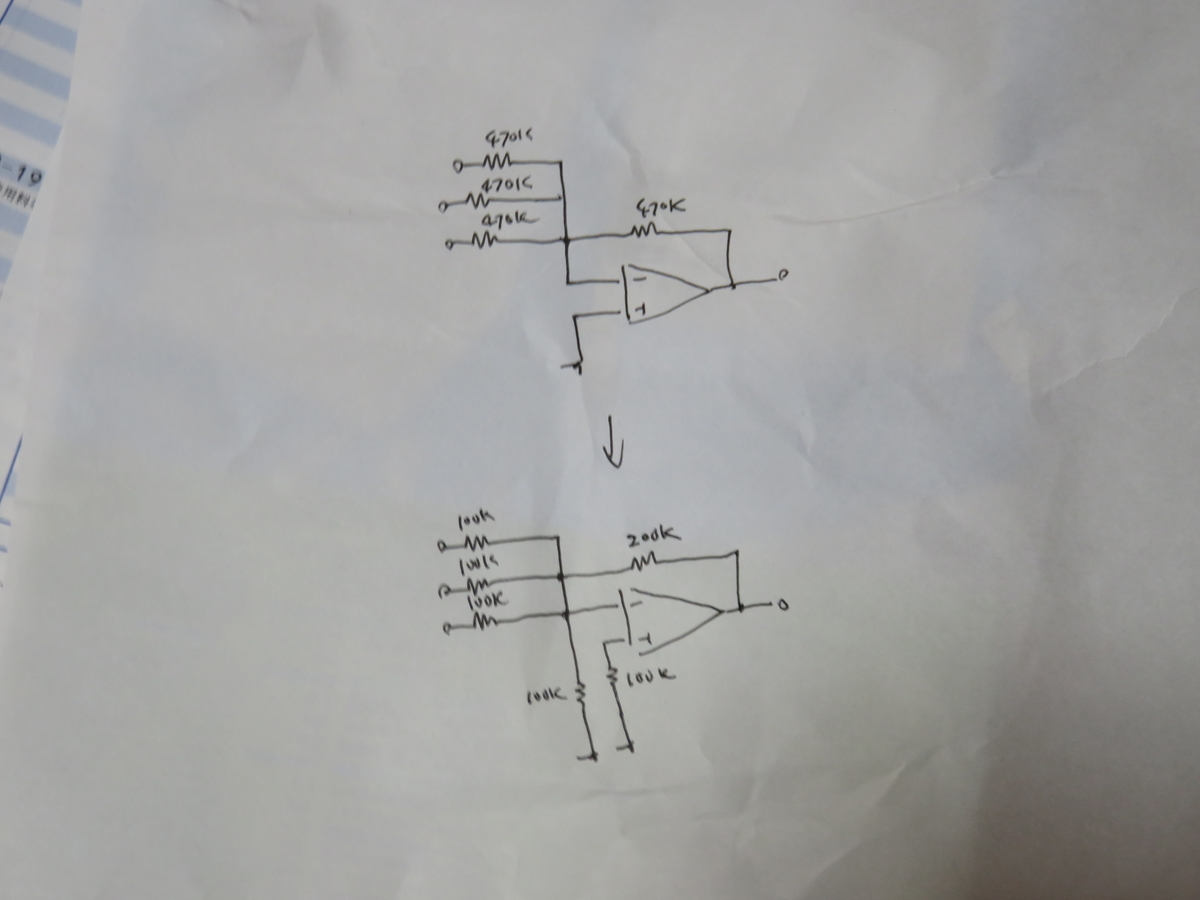

下記回路図の様に置き換えたい

OPアンプ自体の正負の入力インピーダンス

極端に違う事になりますので

下記の回路へ変更されたい
