Machineがもう限界その中、動いたProgramです

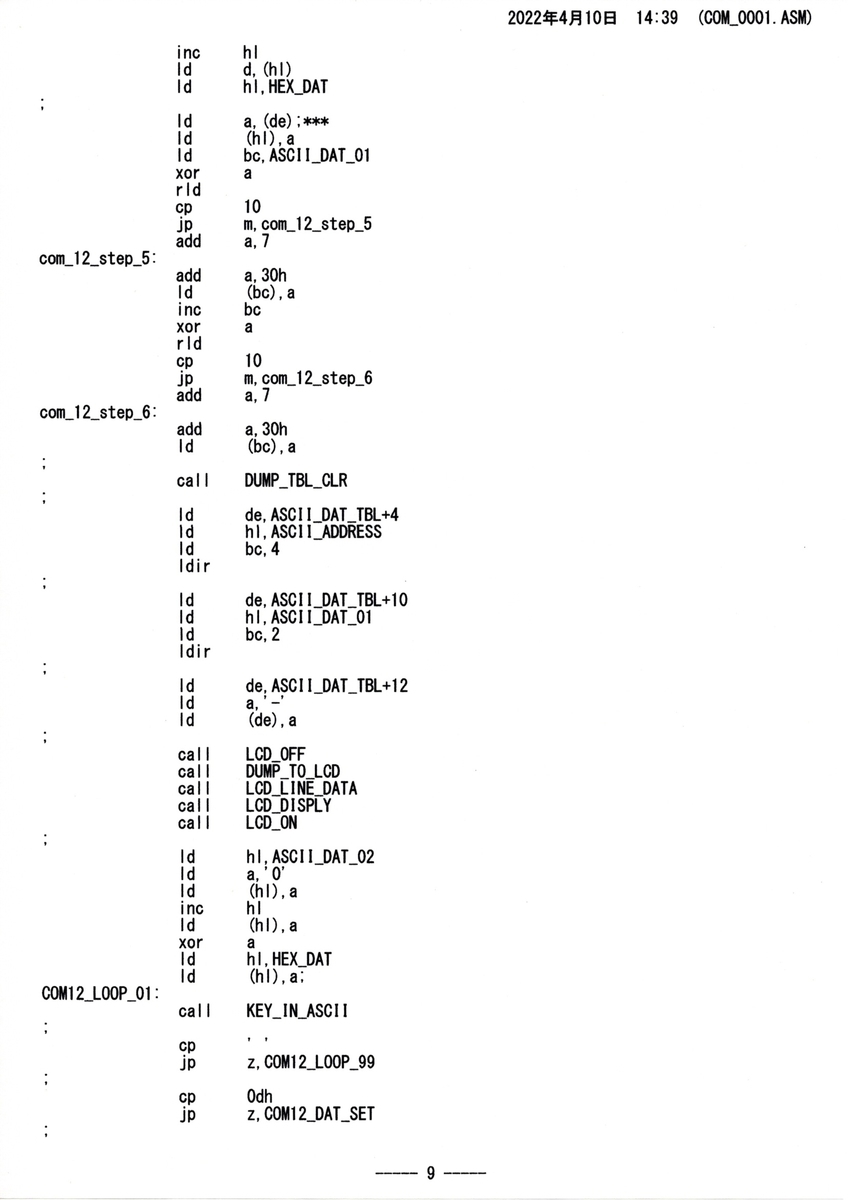

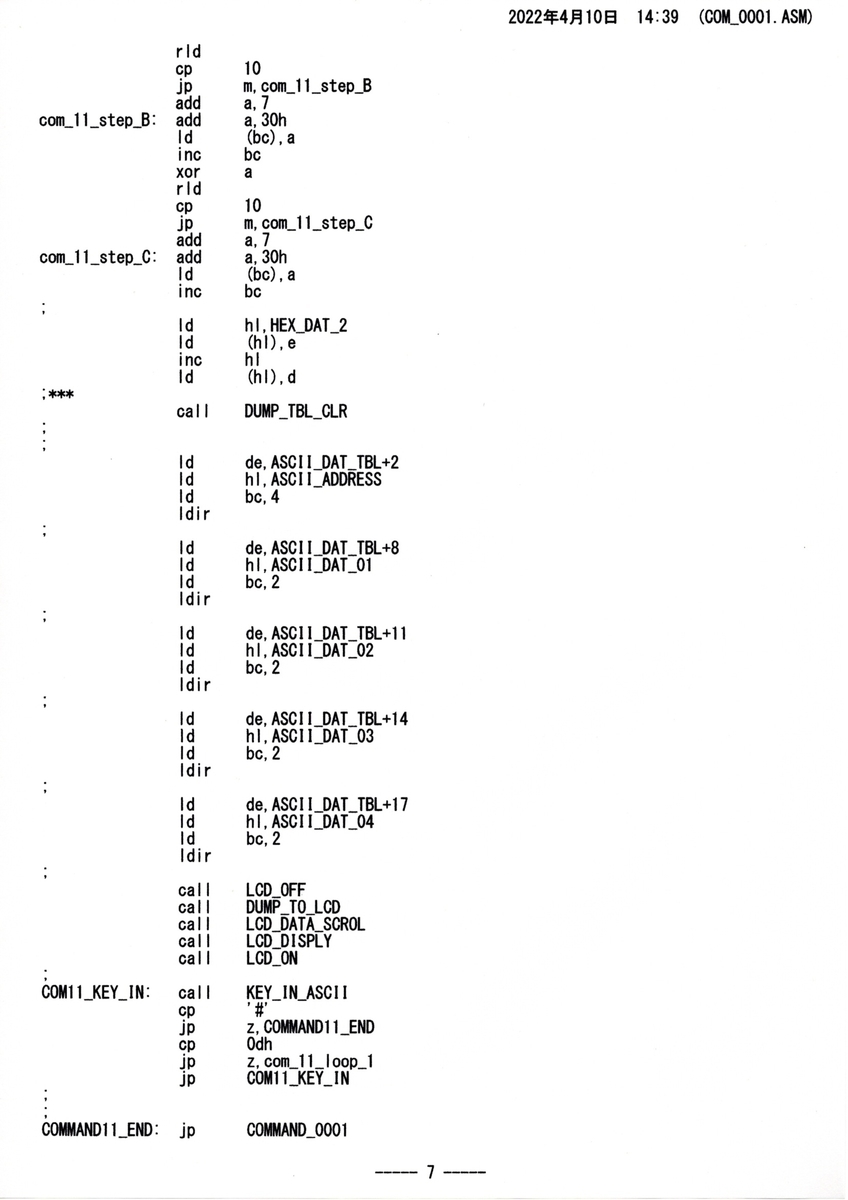

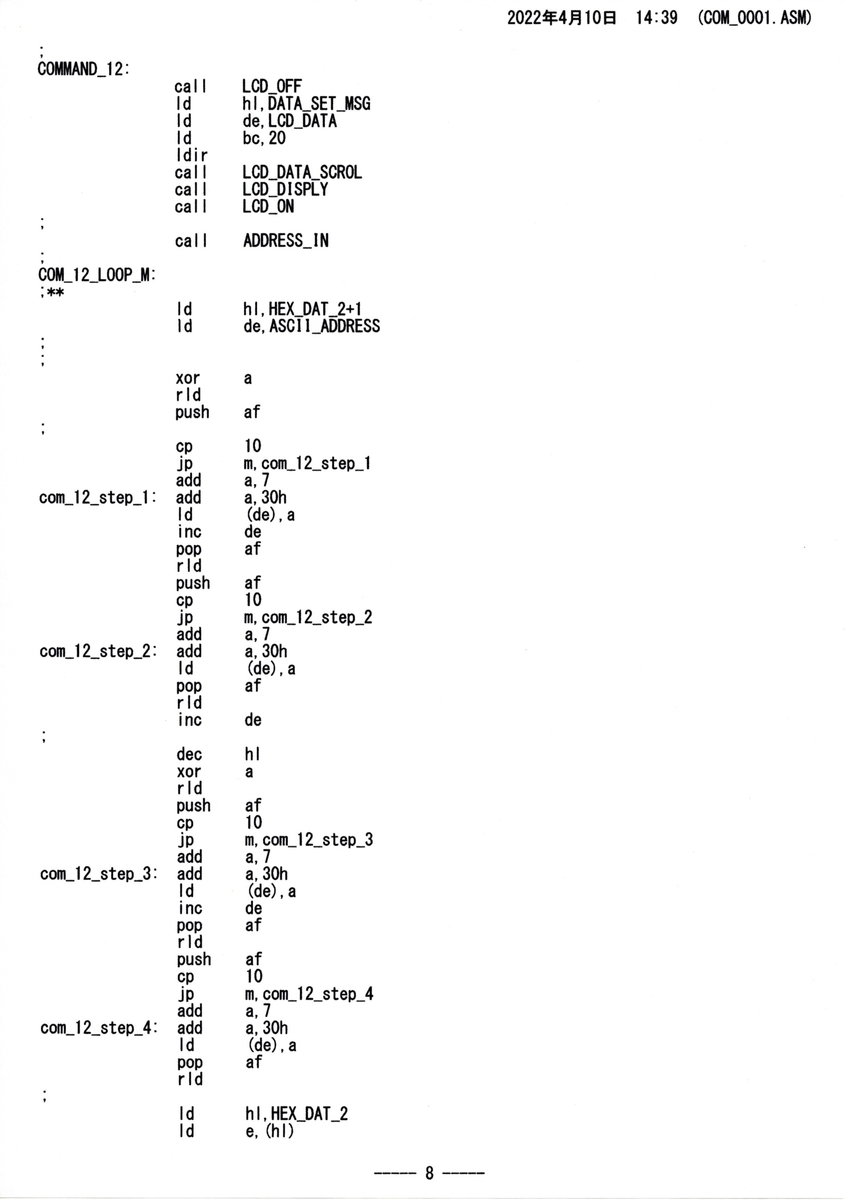

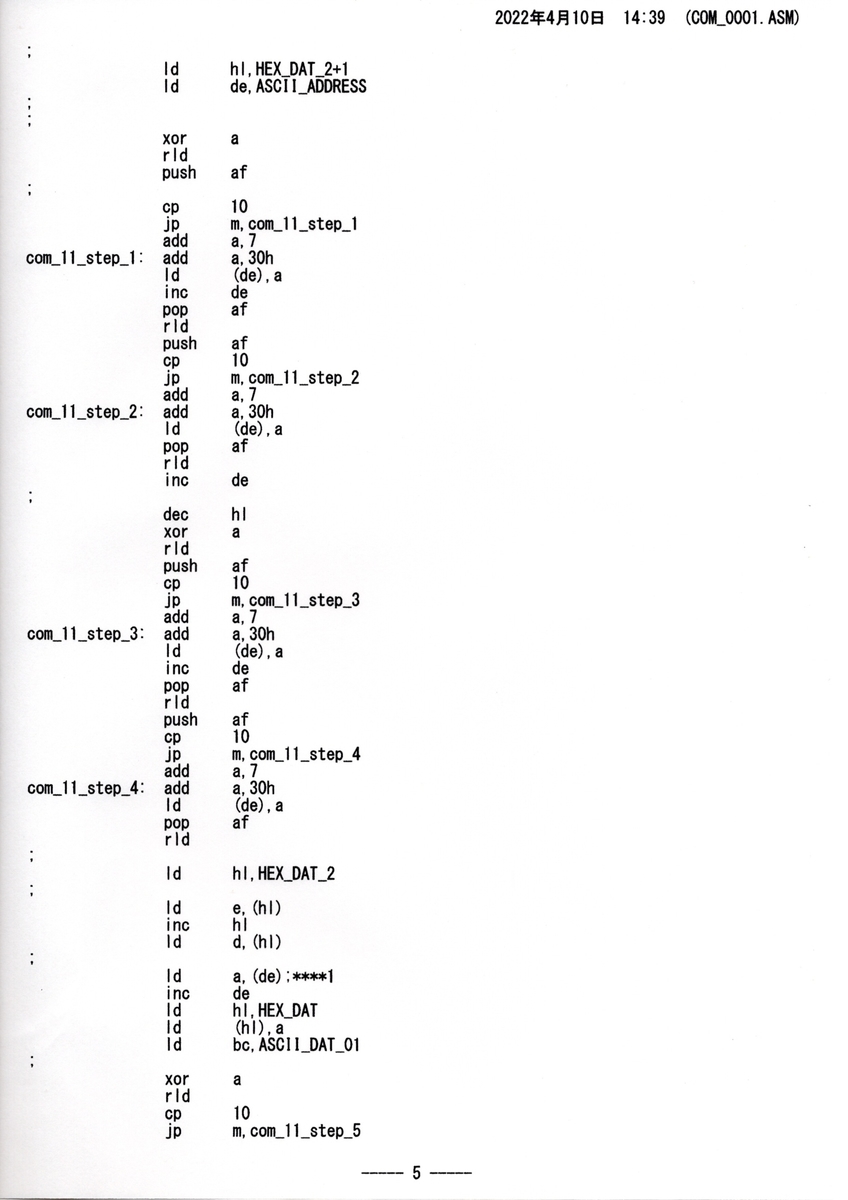

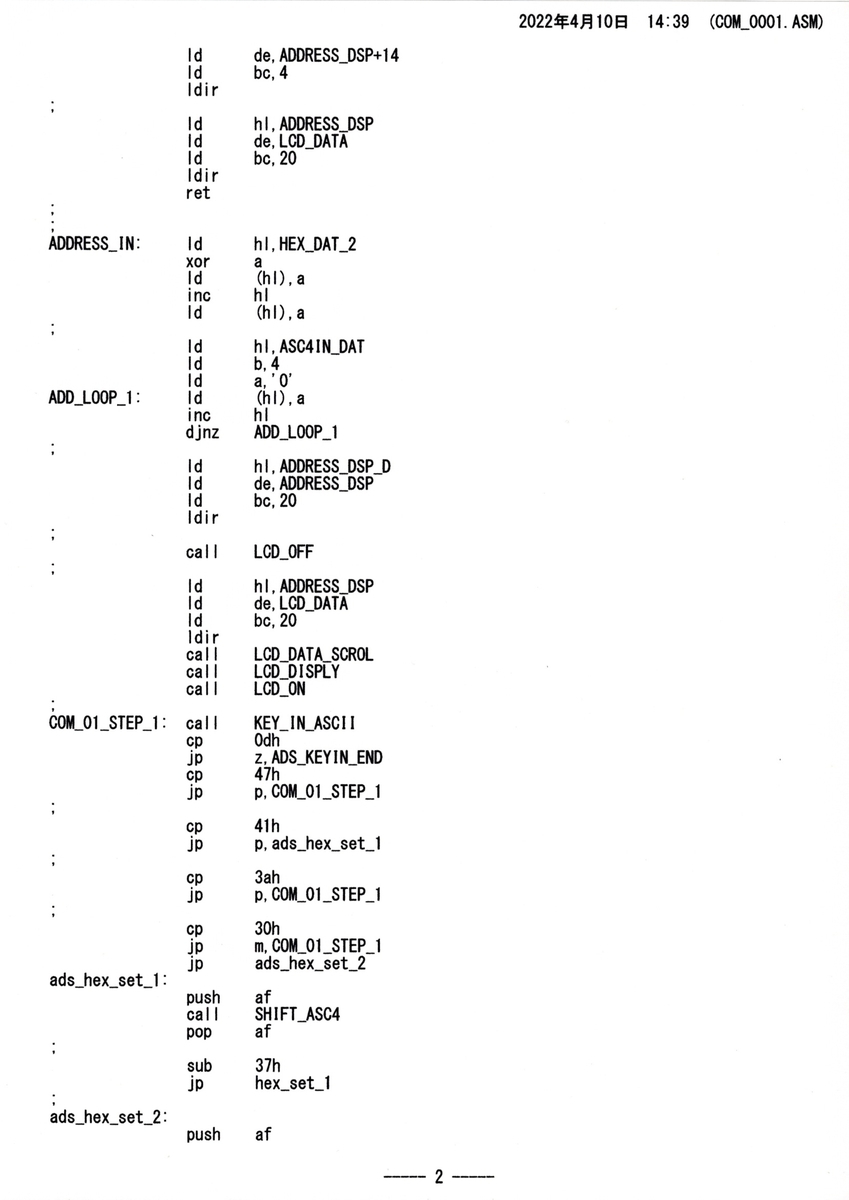

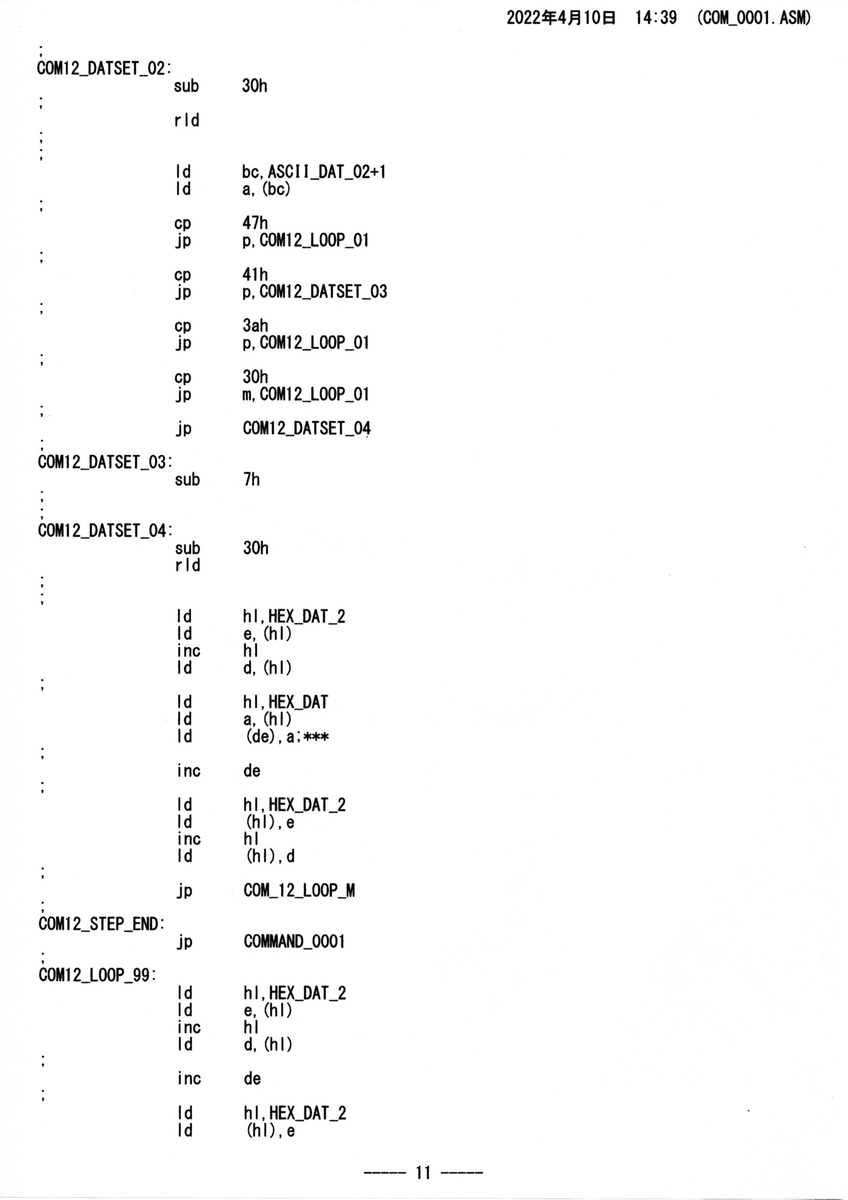

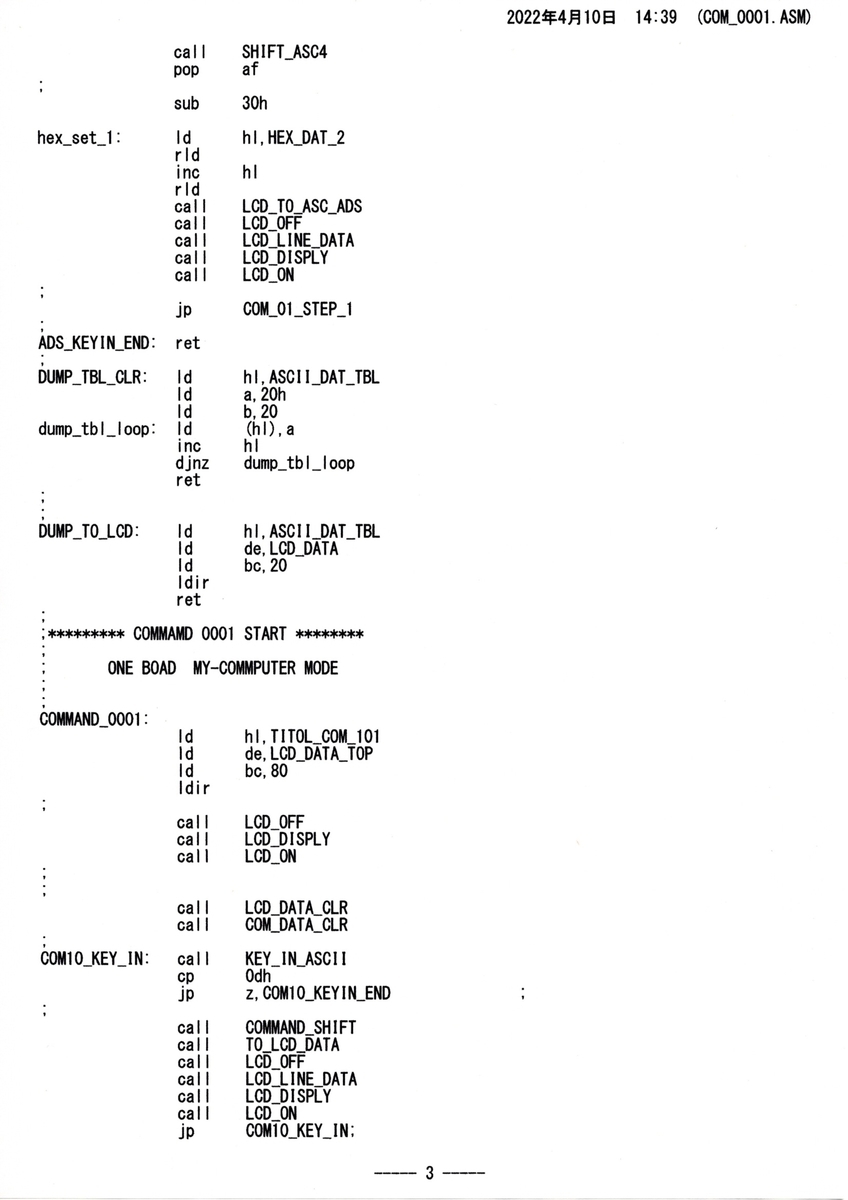

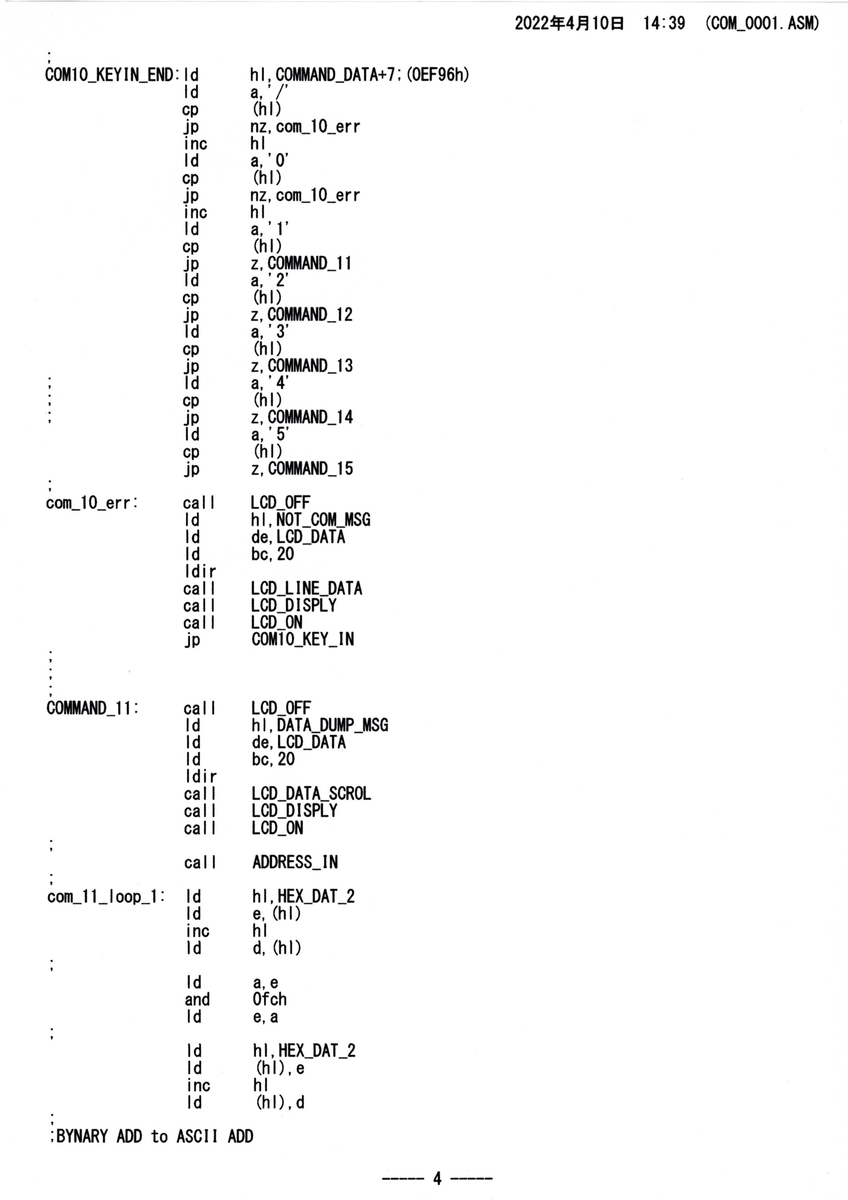

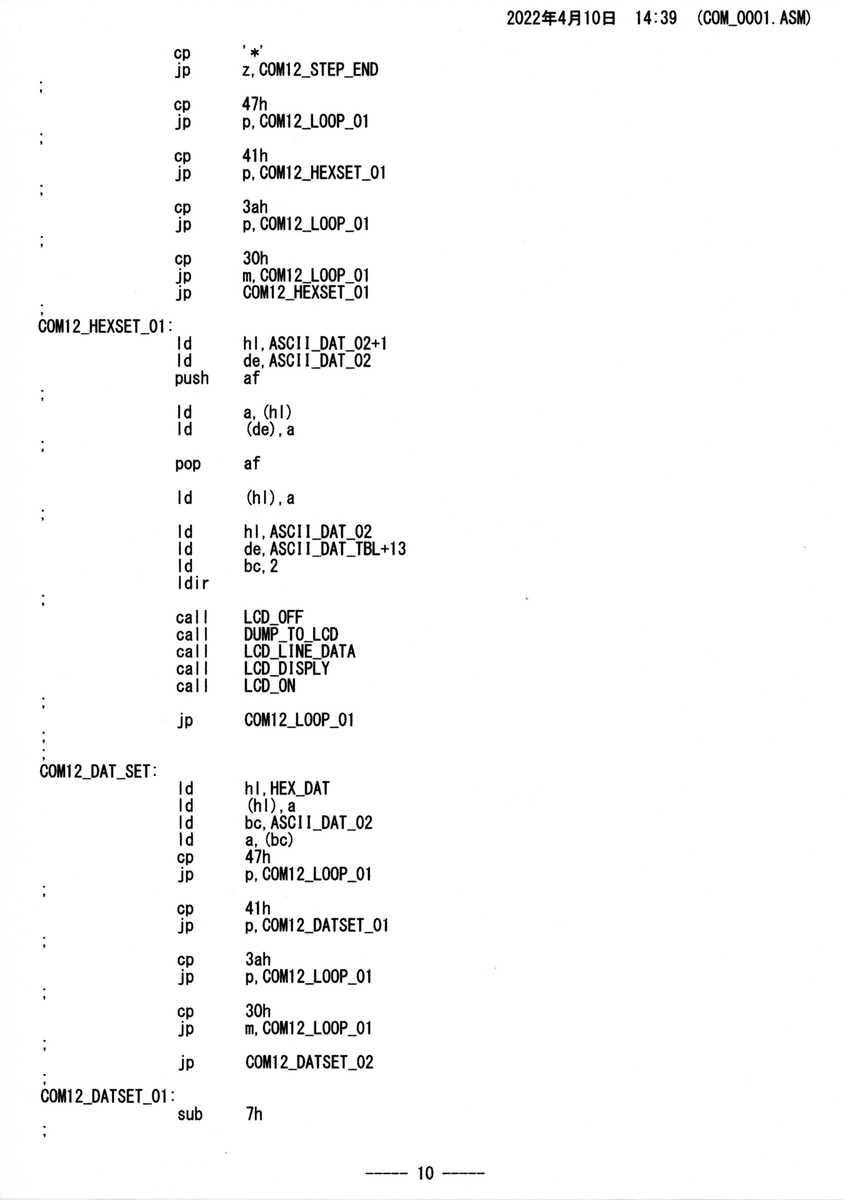

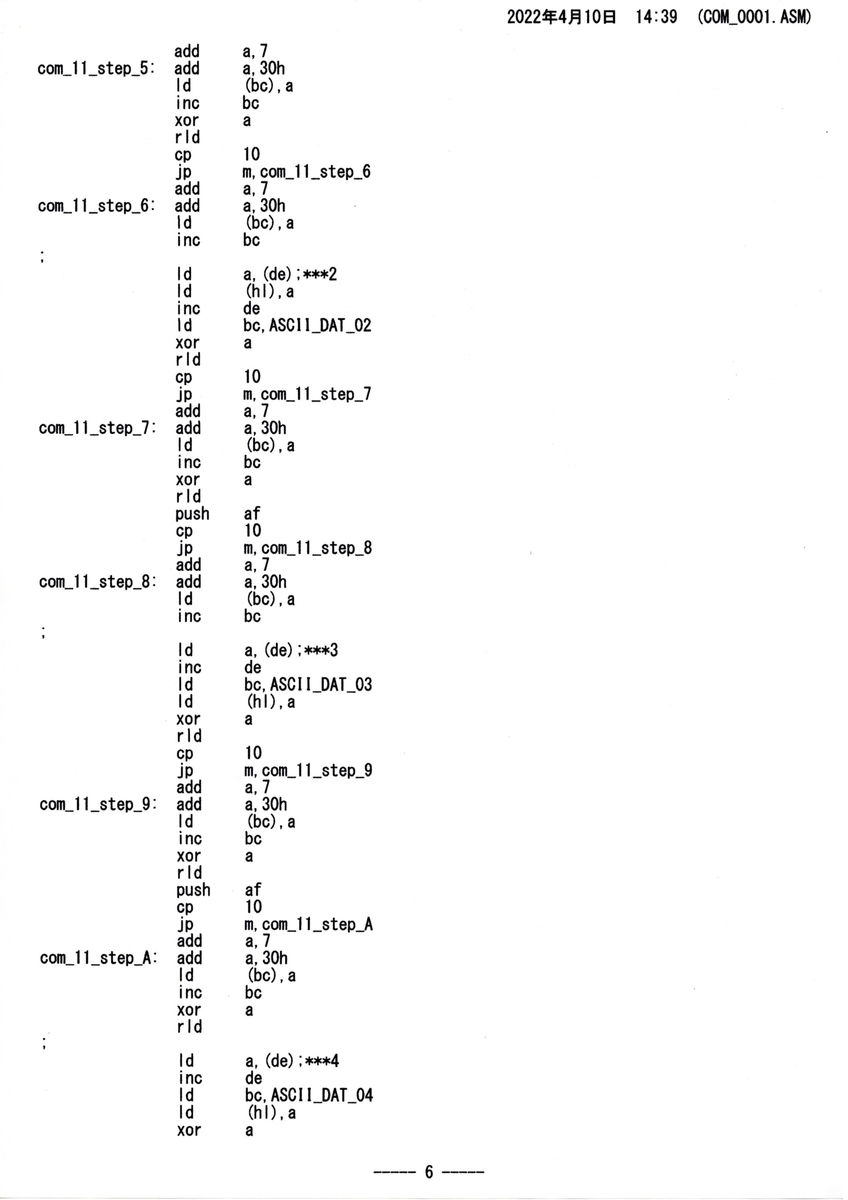

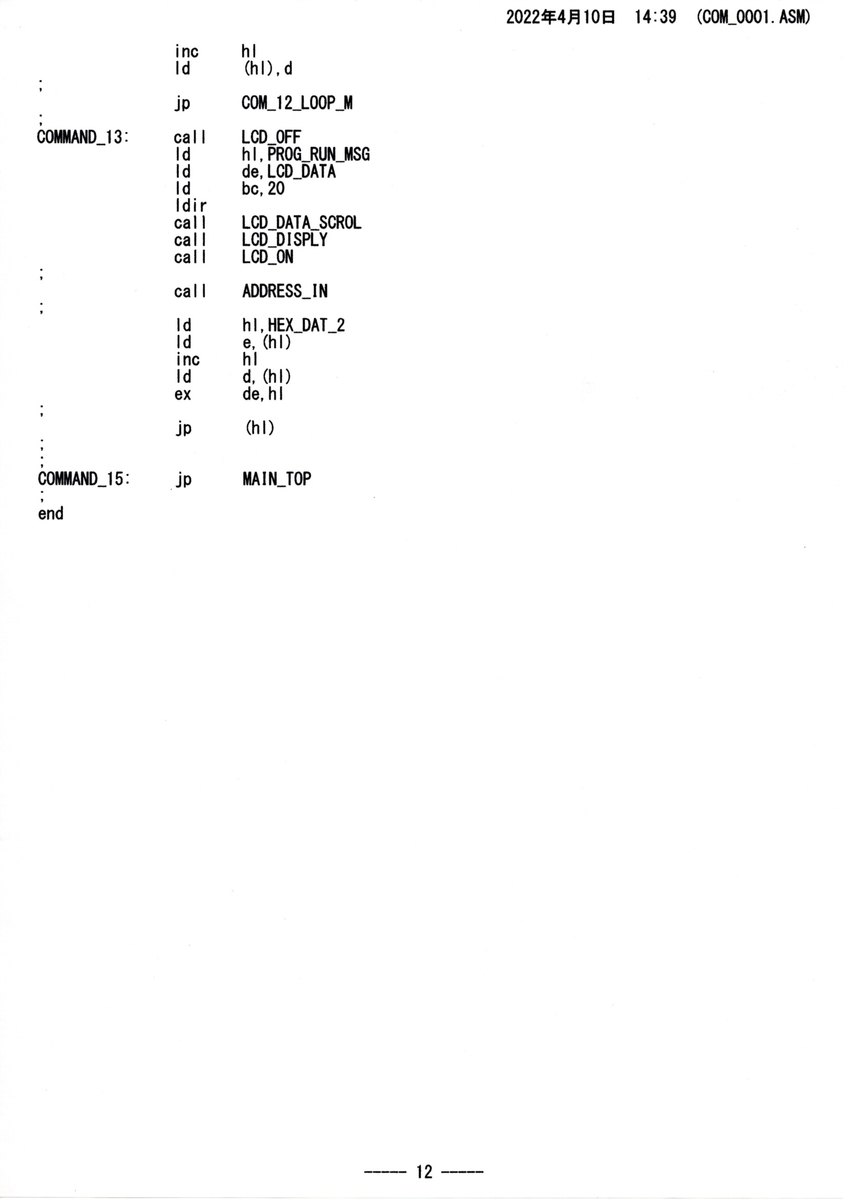

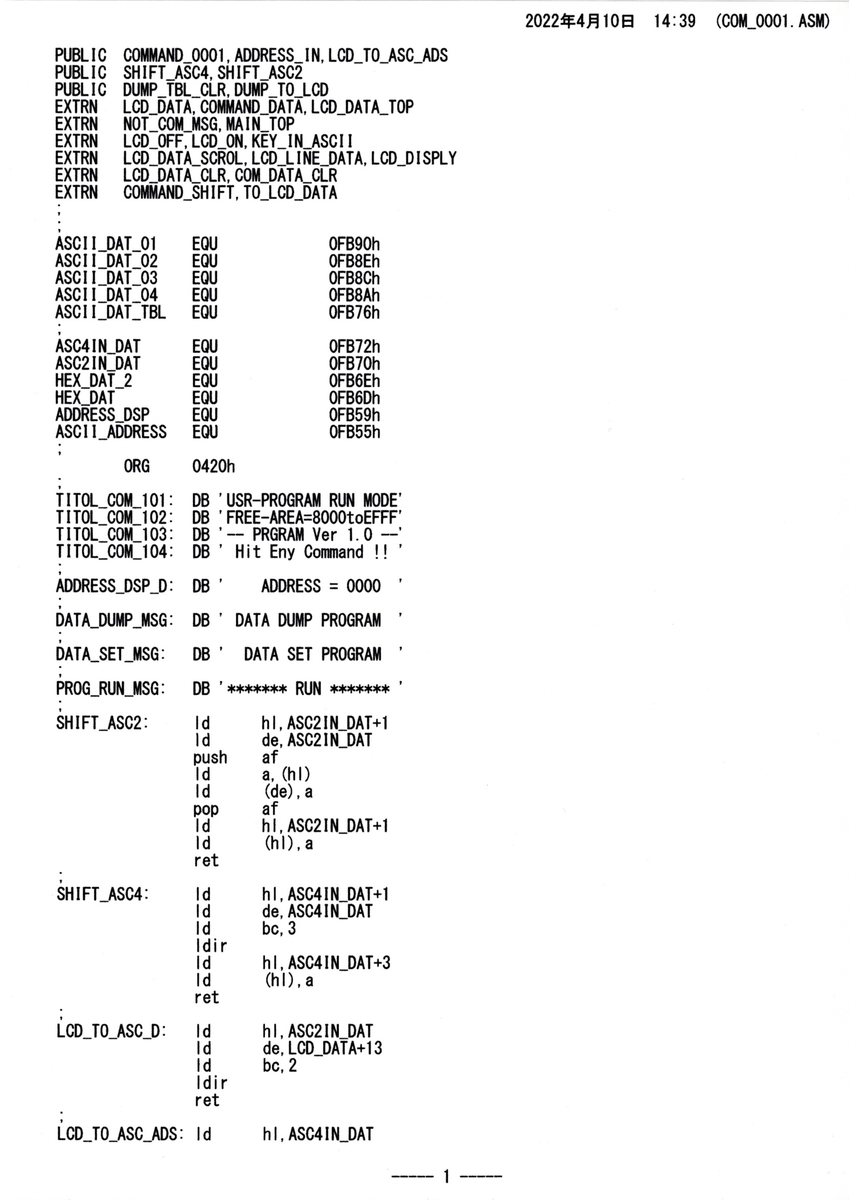

修正済みProgram

まだ、hardware-Waitにはしてありません

82C55を使った関係でhardware-Waitではありません

紹介した回路図と少し信号が異なります

Programを見れば解ると思います

以前、液晶の資料も載せました

f:id:Analogue-Synthesizer:20220410151739j:plain

f:id:Analogue-Synthesizer:20220410151757j:plain

f:id:Analogue-Synthesizer:20220410151814j:plain

f:id:Analogue-Synthesizer:20220410151838j:plain

f:id:Analogue-Synthesizer:20220410151855j:plain

f:id:Analogue-Synthesizer:20220410151915j:plain

f:id:Analogue-Synthesizer:20220410151930j:plain

f:id:Analogue-Synthesizer:20220410151949j:plain

f:id:Analogue-Synthesizer:20220410152012j:plain

f:id:Analogue-Synthesizer:20220410152027j:plain

f:id:Analogue-Synthesizer:20220410152039j:plain

f:id:Analogue-Synthesizer:20220410152051j:plain

また新たに作れましたら、紹介させていただきます

参考までに
