基板型のAnalogue･Synthesizerに必要な部品

問題はスイッチ代わりですが､基板用トグルスイッチは手に入ります。また代用品としてピンヘッダーを使う方法もあります。ロータリースイッチ代わりには、ダブルピンヘッダーを使いましょうまた､基板を重ねて使うのにもピンヘッダーがあります

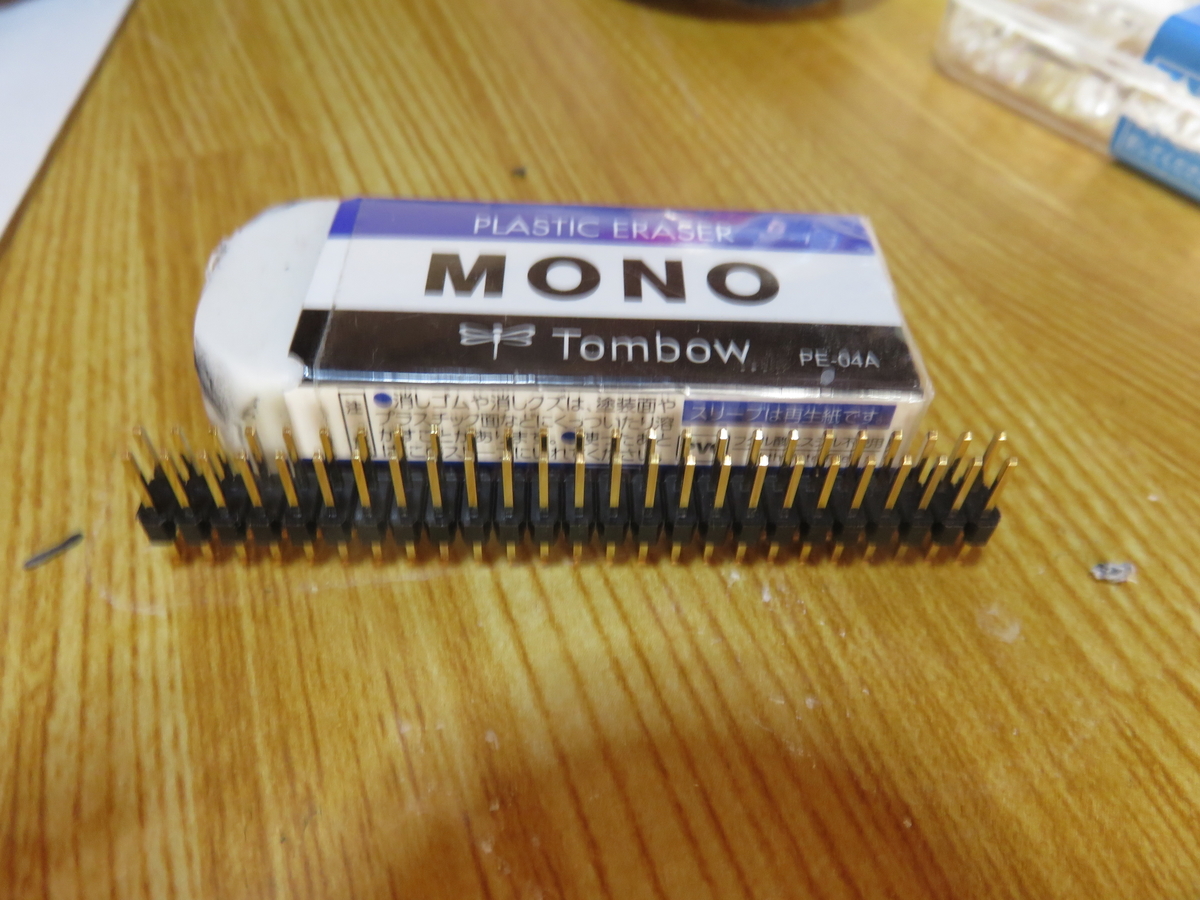

それぞれに使うピンヘッダーとショートジグを紹介します

また､部品の定数を求めるために､二枚の基板を接続するためのソケットの雌のピンヘッダーを使います。一個､一個､ニッパーで切って使えます。

写真の部品を創意工夫して､高価なスイッチを､できるだけ使わないで､基板上での操作により､使う事の出来るスイッチ代わりの部品でもあります。

僕の部品の紹介は一旦終わります。Analogue･Synthesizerについても､本の紹介を持って､一旦切れ目にします。後は､MC-8代わりのマイコンについてですが､以前Z80マイコンの回路図､参考プログラム､6809の回路図は紹介しました。これからどういった『ブログ』にしようかです。
