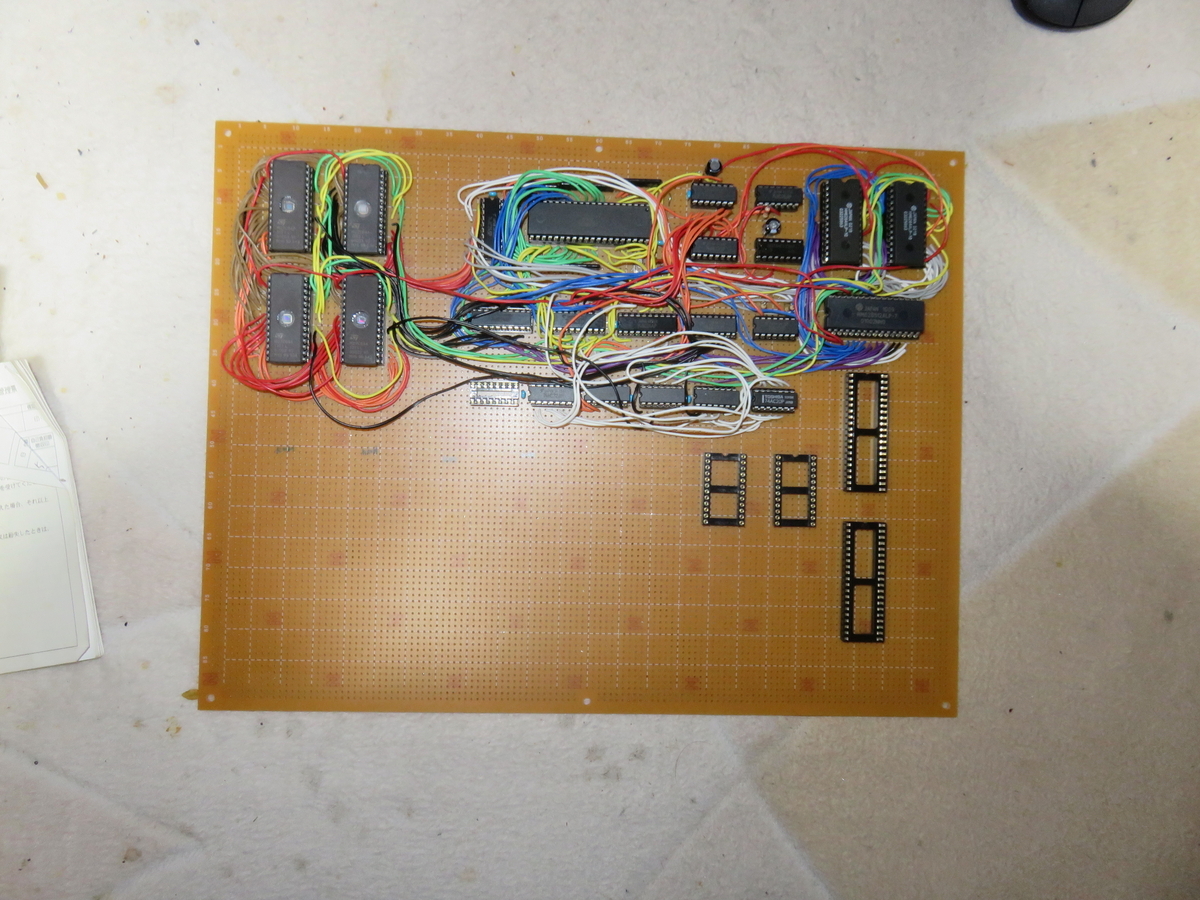

6809-後、I/Oを残すだけと成った

MC6809は、Z80に比べ、Hardwareは、かなり楽でした

Z80が高速の為、Wait-回路を作らなければならないのですが

MC6809Pは、1[MHz]で動くので、その必要もありません

MC6809の2[Mhz]で動くMC68B09Pも持ってはいます

BANK-I/O-Deviceを付けるだけとなり

後は、MC6850P、MC6821Pの配線と

拡張Memoryを載せる予定でいます

予定より、遙かにDeviceは少なく作れました。

P-ROMは、Imageで載せましたが

回路は非情に簡単です二日でここまでに出来ました

MC-8代わりの使用に成っています

ROM-KByte-256Byte、I/O-256Byte、RAM-16KByte+16Kx32Bankで

MC-8の約倍のメモリ空間を持ちます

FDの代わりに、電池バックアップ、外付けMemoryを付ける予定です

I/Oを残すだけと成りました
