Hardwareは、外付け端子のみの配線となりました。 この状態で、プログラムを作り始めることは出来ます。 後はゆっくりですね。

I/O回路、I/O-Wait、Memory-Wait回路についても、配線し終えました。 Z80は何の加減で、誤動作していましたので、Wait回路を置いてみました。 これから、Memory回路を配線して行きます ここまでで一息で、明日以降になるかも知れません。 母の介護もあるし、…

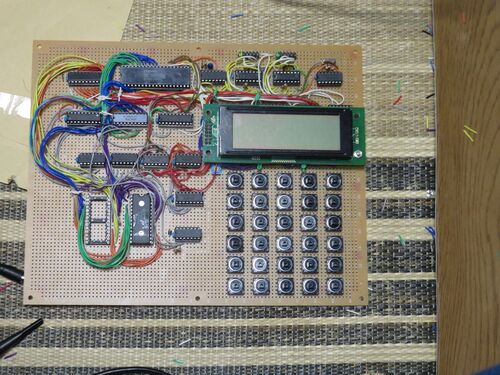

Z80マイコンにLCD及びテンキーを使う為、まず、CPUからのData-LINEと、LCD及びテンキーI/FのData-LINEと、LCD周辺を配線しました。少しずつゆっくり配線しています。

6809を着手予定でしたがタクトスイッチの一部パーツが来年の1月2日以降に入荷になります。時時間が空いているとき、Z80-8[MHz]を進めようかと思っています。何故か思う様に、部品調達が進みません。

Reset回路及び発振回路 RESET回路には74AC14、発振回路には、74HCU04を使っています
