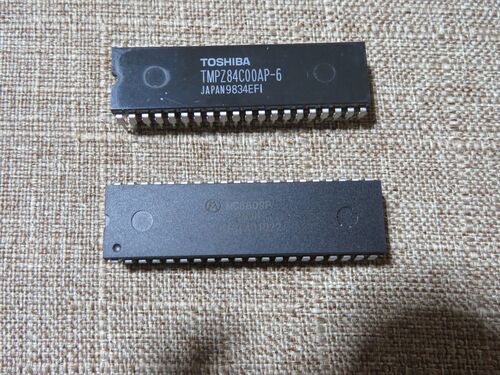

Z80-CPUに関しては､AC-Typeでも動いているMachineも有ります 何かが変！！､今一度作り直しです n-MOSとC-MOSでは相性は悪くないはずなのですが･･･ 何かが変です 6809P-CPUに於いても､AC-Typeでも動くはず Memory周りの配線の電線長が長すぎたか･･･ 単純に縦…

LS-TTLの突然の高騰､また､納期が定まらないと言った現象が起きています 『半年くらい』はかかるかな･･･ 慌てない！！､慌てない！！です もしかしたら､PullUp抵抗でいけるのかも･･･ 74-AC Typeで動かない！！ 理由が少しわからないでいます ICの差し替え可能…

基本Z80-CPUは､HALTの時､全てのピンはHiImpedanceとなるのでDATA-BUSには4.7[KΩ] か5.1[KΩ]､他のLineには10[KΩ]を付けて使うのが一般的です｡ Reset時､Resetが掛かり終えるまでは､全てのピンはHiImpedance状態になります｡その意味で､PullUp抵抗は必要不可欠で…

『MC-8』を作ろう､Z80-Memory回路 多分AC-Typeでいける

一部､周辺回路をLS-TTLにしました 水晶発振器はHCU04で十分です 水晶回路を12[MHz]または20[MHz]を使って AC393等で分周しても構いません 入力にはAC-Typeでも24[mA]迄Low､HiともDriveできますので 気になればφ及び/RESに､2.2[KΩ]のPullUp抵抗も付けて下さい
