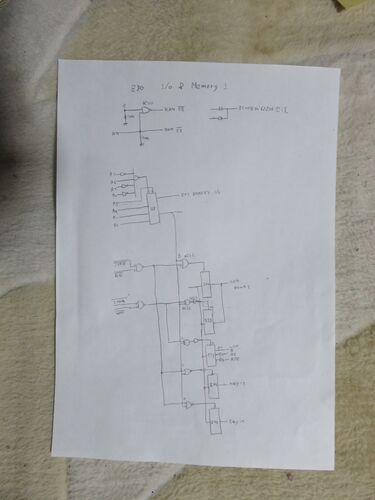

水晶発振以外の全回路図を発表します。 水晶発振器、及び、Reset回路については、Z80の最近の書籍に載っていますので、著作権の関係で発表できません。 かなり古い回路と思われる部分だけ発表いたします。また、僕独自の回路と思われる物も発表いたします。

突然、6809の予定をZ80に変えてしまい、戸惑った方もいらっしゃると思います。 回路図等、次回に回し、Z80に於いては、『Z80マイコン応用システム入門』という本も出ています。初めての方は、『デジタル回路入門』他、入門書を買って見て、マイコンの製作絵…
