6809マイコンの制作第3回 全図面の拡大写真と6809の全般について

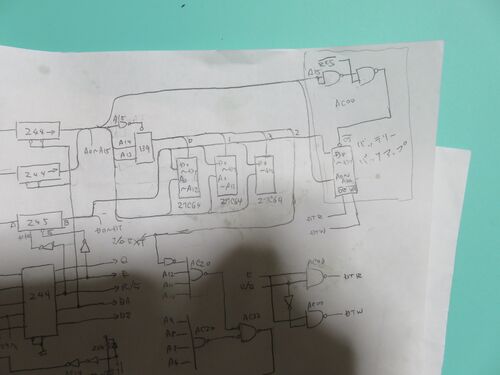

まず回路図の拡大写真を載せます 6809について資料は、6809の本など見つけて下さい、インターネットでデータシートなどをダウンロードするのも一つです。 また、MonitorProgramを作る上で、Z80の様なハンドAssemblerは、かなり困難かも知れません。 ミニコン…

6809マイコンの制作 第2回 全回路図と部品の図面

6809マイコンの全回路図 拡大すると少し惚けますが後で部分、部分の拡大写真を載せます 不足分資料は次に載せます おおよその部品の配線は、解るでしょうか・・・ Z80資料も参考に・・・

電源装置の雑音、発振は何かの不具合でした

再度、電源を計測したら、雑音レベルは低かったです

6809ワンボードマイコンの制作 第一回

最終図面は、次回載せますが、外部補助メモリ以外配線は終わりました。 LCDは載せてありません。また、AC02は部品待ちです。 まだ、ボーレートGeneratorを作っていませんでした。 回路図は、全回路図を載せる予定です。 まだ、
