再三にわたって言っていたPull-Up抵抗しっかりと､付けました

Ladder型の抵抗アレーを､Pull-Up抵抗に使いました｡

Buffer-ICの外へも付けてみました

74HC-Type､また74AC-Type､入力のImpedanceは非常に高く

74LS-Typeと意味は違ってきますが

付けなければ､C-MOSは､容量負荷の為､Systemが泊まってしまったり

動かなかったりします

また､電池Backup回路には､100[KΩ]のPull-Down抵抗も必要です

場所によって､Pull-Up抵抗や､Pull-Down抵抗を有効活用して下さい

Pull-Up抵抗の抵抗値は､人により様々ですね

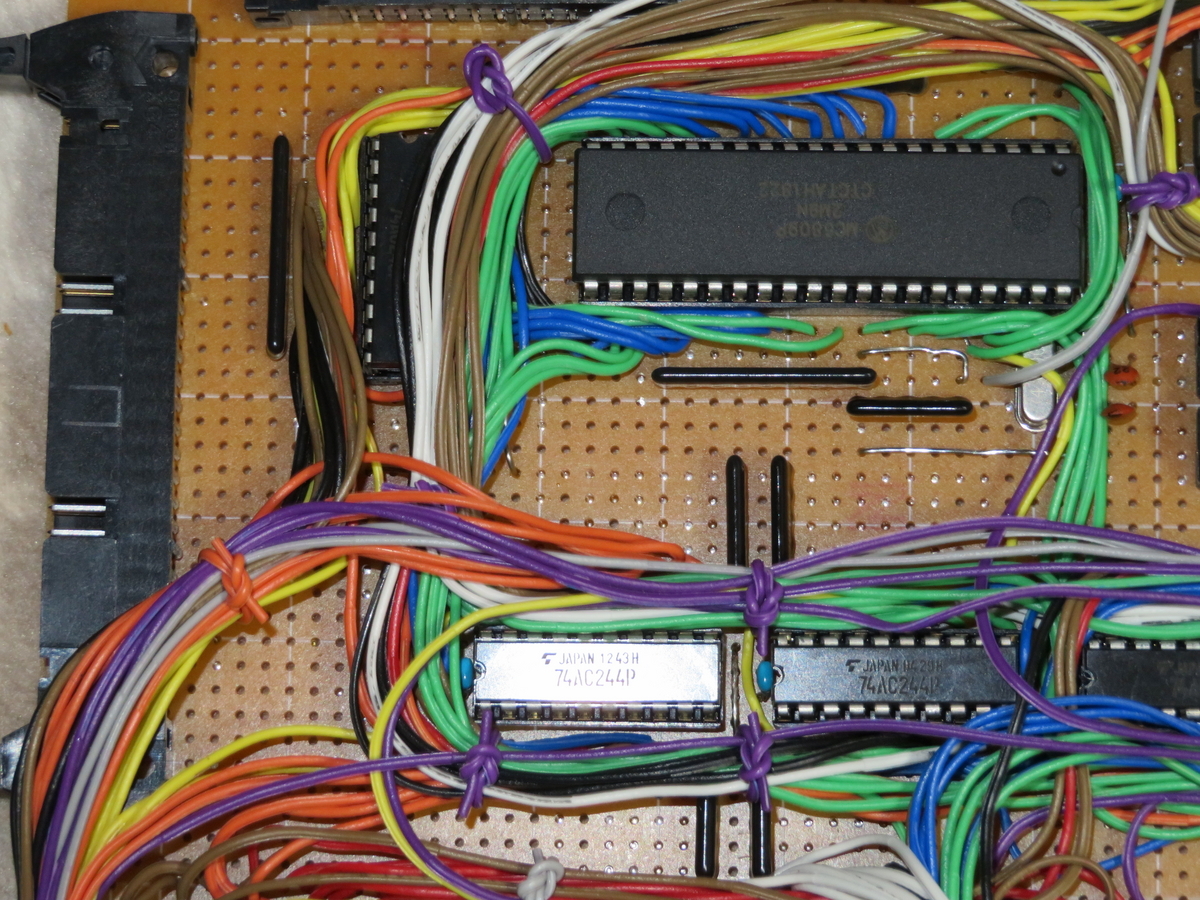

写真では『黒い線』の様な抵抗を使いました
