OP-Ampが理想オペアンプでは無い 実際はOUT､in-端子に1.5[V]の電位差がある為 ±12[V]や､±15[V]では無視出来るが､±4.5[V]では電圧が低すぎて 理想OP-Ampのような動作はしないので 簡易-GNDは動かなかった やはり､電源装置を作るしか無い 電池でも安定電源回路…

電子回路は､DigitalLogic回路と､Analogue回路に別れるが､拘らず学ぶことが必要､唯､電子部品は､ゴジャゴジャにしないことだ Analogue部品は､Analogue部品､Digital部品はDigital部品に､分けておこう Analogue部品も､色々な種類がある､規格を出来れば､少しは暗…

紹介では､一体化Synthesizerだ どうやってModule-Typeにするか 人それぞれだ

唯､Transistorの品番を変えた､今でもある部品だとは思う Tranceが手に入るのか？ SP153Wと言うTranceを使った12[V]3[A]電源

時代は､Digital電源5[V]へと変わって行くと思っていましたが どうも±4.5[V]の回路定数は､難しい！！ Analogue-Synthesizer-Moduleでは､±12[V]､±15[V]は欲しいと思っています 回路設計がとことん変わってしまう､VCFの回路自体見直さなければ動かない等 沢山の…

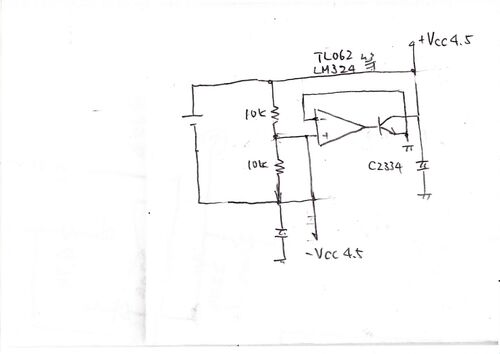

僕のオモチャから卒業して下さい 自分で作る為の勉強も･･･ 電池で作るOP-Amp回路､中点の安定化！！ 回路図ではSwitchを付けてありません｡ 電池を抜くことも必要かな･･･ スイッチを付けても構いません 使いで簡易Condenserも220[μF]～1000[µF]迄 自分の好みで…

ある程度､電子回路に興味を持ってくれれば･･･ 電子回路の本に触れて欲しい そこから始まります 多分､Transistorという電子部品の種類が沢山あることは解ったと思います 品番と特性､用途､今では､Transistor規格表を手に入れることは難しいです Netから､Downlo…

そろそろ､オモチャも作ってみたりした人は､自分のやりたいこと､見えてきたかな･･･､Synthesizerや､Ampは､決して強制しません｡EG-ARも､ある意味､Level-Converterという回路です｡ちょっと面白い動きをするVCA等を動かす為のGenerator､ある意味では発振器なので､…

バイアス抵抗回路図に書き忘れた せっかくRD2.2用に計算しておいて 自分で作ったMachineには抵抗付けていた 回路図に書き忘れた！！

Drum･Synthesizer少しずつ進めています 『Noise-Toaster』予定台数は､作りました｡確かめてもあります まだ､1-Unit､電源-Line の配線はしていません｡ 肝心な､外部制御信号用端子も付けました 外部コントロールユニットは､後 1台作らなければです Tone-Control…

再度､回路図を訂正！！

Analogue-Grandと､AR回路の-Vcc(EG-AR-Grand)の間違えをしてしまいました また､4066の電源は､+Vcc=+Vcc､GND=-Vccです LEDのTransistorのGNDも間違えです｡-Vccに付けて下さい

オモチャ！！の電源､電流量も500[mA]なので､図面道理に組んでみました この方が解りやすいかな･･･

基板を大きくするか！！ 今のLackには収まらない！！ Caseの箱も作らなければ･･･だし！！ ±4.5[V]でも､ちょっと調整ミスをすると壊れてしまう！！ 電流関知回路の故障だった！！ 2[Ω]の抵抗の関知トランジスタの故障！！ 取り替えるのに､基板のLandを壊して…

Tranceの回路に移行中にShort他､自分で作ったパターンが解らなくなった 部品を変えるとき､蛇の目基板のパターンを壊してしまい､やってらんない 明日作り直す！！

12[V]のTranceで作れると思う ±4.5[V]の電源回路RD2.0EBを使ったので多少調節も出来るのでは･･･

オモチャに興味がある人はほとんどいないのでは･･･とは思いながら 定電圧電源を作ってみた ±4.5[V] 500[mA]定電圧電源､完成

『EG』と『VCA』､片方じゃつまらないMachineだけれど･･･ 『EG』と『VCA』どちらを専攻するか？ 迷いました EG-ARの回路図と写真､ やはり電源が必要？ 電池で動かす工夫もあるのかも･･･

大容量Condenserは使いました 非常に単純な回路です

やはり､電源装置を作らなければ成らなくなった やはり数[mA]でも､Plus電流に偏る傾向にあり､電源装置を作らざるを得なくなった

そうそうにて､作らなければならないか！！ 2-Module目で乾電池駆動は断念！！ 無理だとは予想していた 12[V] 500[mA]のTrance､秋月電子通商さんから購入していた RD-2.0EBも買ってあった 想像は出来ていた

やはり､Plusの電流が流れてしまう 電池駆動は諦めなければ･･･ 作り始めているので､±4.5[V]での設計は仕方ない 電池駆動では､アルカリ単三電池6本での駆動となる 僕は電源を作る このあたりの回路まで進むと 電子回路もかなり解ってきたと思う 12[V]､500[mA]…

簡単に作ってみよう､AR回路 この仕掛け解るかな･･･ 信号レベル変換付きFull-Swing-AR回路

オモチャでも､VCA迄行ったら､電源回路を予定しています その頃には電源回路を説明しても解る頃だと思います 電子回路にもかなり慣れてくると思います

オモチャ！！では無い物も紹介はして行きます 今時､中々､解りやすい､技術書も少なく､実践的に学ぼう思う人達へ 簡単なオモチャですが､僕なりに､良くできたと思っています 今のところですが･･･

StereoのAmpを作ったとき､Sauce(音源)に困っている人も多いかと思います 今時､スマホから信号を取って壊しても行けないし そんなときには､発振器と､Attenuatorは､ひとつのSauceとしての役割も果たします 唯､ピーピー言うだけですが､それでもひとつの道具にな…

EG-AR-Module､そしてVCA-Moduleと予定しています とにかくどうしたら退屈で無いModuleになるか考えていました どうしても､退屈なModuleも出てきてしまいます EG-AR Moduleは､少し退屈なModuleかもしれません 結果を何で表すか･･･ 一応､LED表示を考えています…

次の為のModuleを準備していたら 今やっているOSCの写真を撮り忘れてしまいました 突然完成の写真ですが･･･ 回路は解るとは思いますが･･･

正しい回路図は100[KΩ]入りません

Analogue･Synthesizer･Moduleが解るようになるよう 基礎的な知識を､オモチャで付けていこうと思っています Drum･Synthesizerも､作りながら進めて行きますので タイムラグがあったりします ここのところ､オモチャを一気に進めてしまったので 付いてこれなくな…
