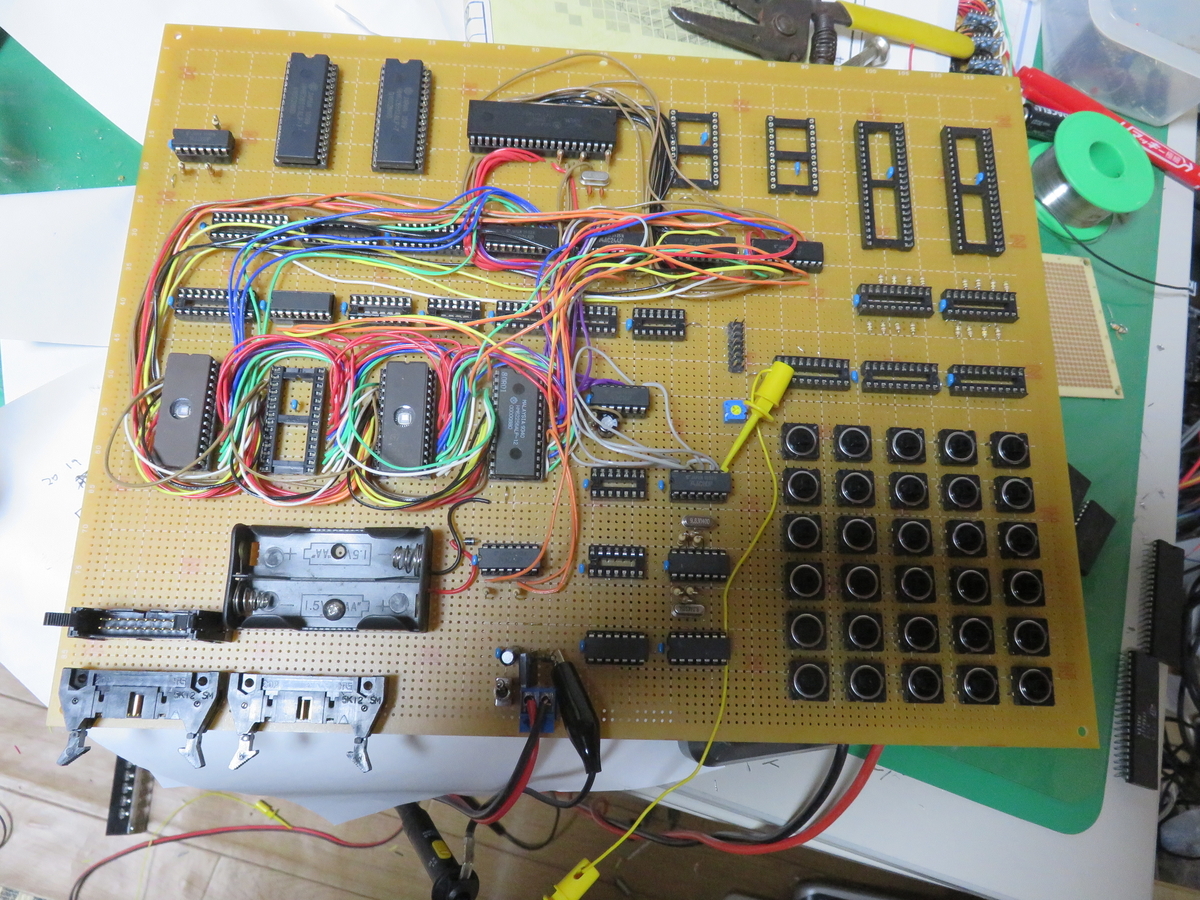

Reset回路とClock回路、Memory回路を配線終了
現時点で6809からのWrite信号は出ている
Programはテスト用にカウンターサブルーチン
I/O出力命令が入っている
6809は、I/OもMemoryも同じ信号を使うので
正常動作と判断した。

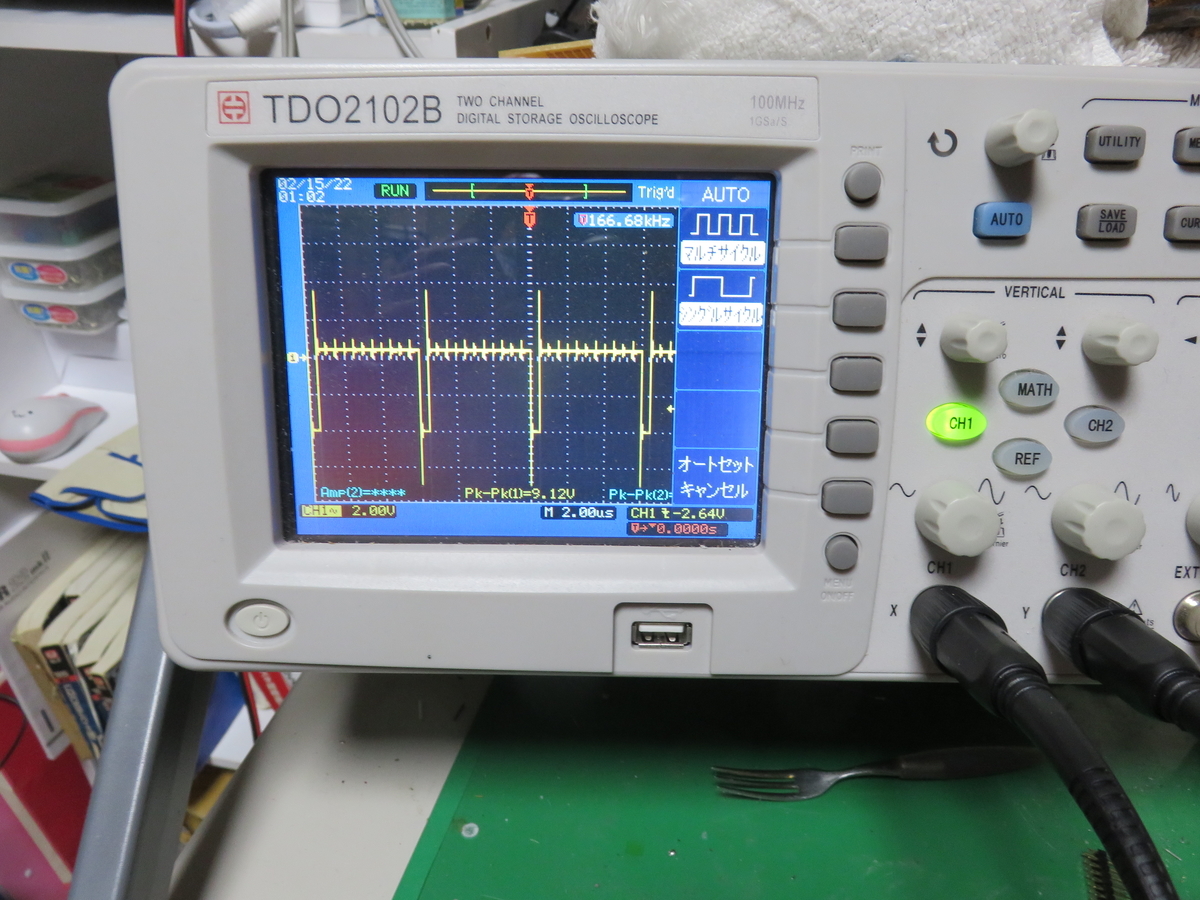

オシロのf特が良すぎてヒゲもしっかり映っている
