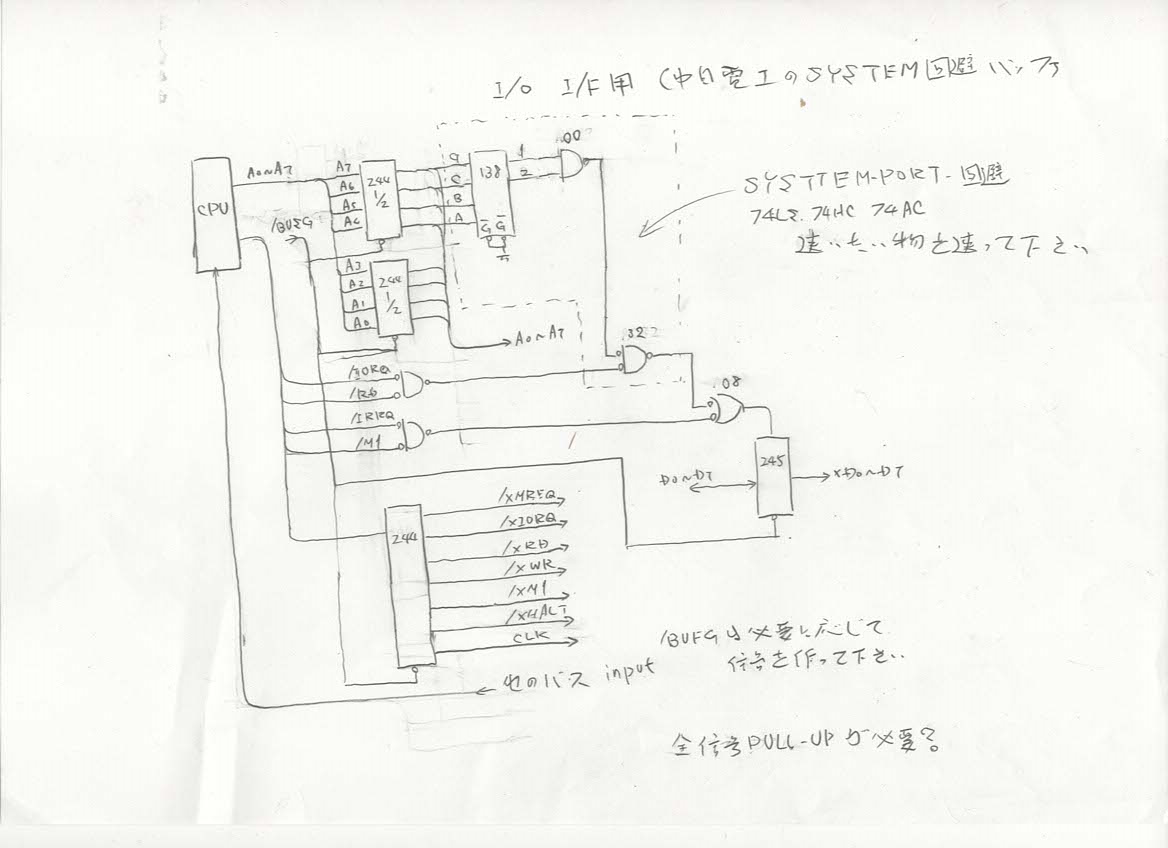

おそらく､Z80-CPU-Boardとか､6809-CPU-Boardが､完成している人も多いかと思います｡ここで『KL5C8016』Boardを､僕としては作りたい所ですが･･･､待ちくたびれて､怒ってしまう人もいるかと思いますので､40pのZ80-CPU-6[MHz]-Boardを作る様にしたいと思います｡Z80-10[MHz]で作りたいという人もいるかと思いますが･･･､まず､CPU-Boardに取り掛かる前に､使うI/O-Boardを先に作りたいと思います｡全く初めてという方もいらっしゃる中､いきなりCPUボード本体からの製作は､まず困難かと思い､中日電工さんに､キットは有るよという話からスタートします｡作れる人は､自分で､先へ先へと突き進められると思います｡出来ればKL5C8012-Boardでは無くND-Z3.5ボードの購入をされると良いかと思います｡その時､どういう信号が出ているか解りませんので､中日電工さんのPort並び40p-CPUBoardをお持ちの方へ､紹介したI/F似接続する為の一部の回路を紹介します｡非常に簡単な回路ですが､必要に迫られるかも･･･､/IORQと､/RD､/WR､CLK信号を使います｡その回路図を簡単に書きますので､中日電工さんのキットで無くても､開いているPortを使い､信号を取り出して下さいませ｡取り出し方は､前記した､キットで使用している80h～9Fhを回避している､Bufferの回路図を参考に作って下さい｡非情に簡単な物です｡Z80-CPUに､Buffer-ICを使っていないBoardを想定して､回路図を簡単に書きます｡今回は､割り込みも想定した回路図を､書いておきます｡System-Port回避は､自分で考えてみて下さい｡中日電工さんのキットを想定して､書きますので､この『ブログ』の投稿は､言及させて頂くことになりますので､CPU-Boardの制作には関係ない物とさせて頂きます｡74-Series､使いたい物を使って下さい！！
ND-Z3.5では､CLKが出ていないので､CPUから直接シールド線などを用いて､使える様にすると便利かな･･･､事に/RES等も必要かとは思いますが･･･/BUSRQ等を使っていると/BUFGの信号が必要です｡割り込みI/Oも含めて書きました｡
