作った基板すべてばらしました

理由は74シリーズの02と言うロジックICのピン配置が

普通使うロジックICとは入出力のピンは位置が異なり

出力と出力をショートしてしまっていました

そのためシステムに電流が多く流れ

今のロジックICは割れる事は無く壊れてしまうという現象です

ばらした部品のロジックチェックをする基板なども作る予定です

大分部品も使ってしまい部品入手には8月か9月かに成ってしまい

と言うのも懐事情もあります

まずはICソケット等買わなければならず

少しお金を使いすぎたという感じです

部品だけでは無くいろいろな機材も揃えた事も関係しています

まずは、基板はほぼばらしました

その部品を使えるかのチェックもしなければ･･･です

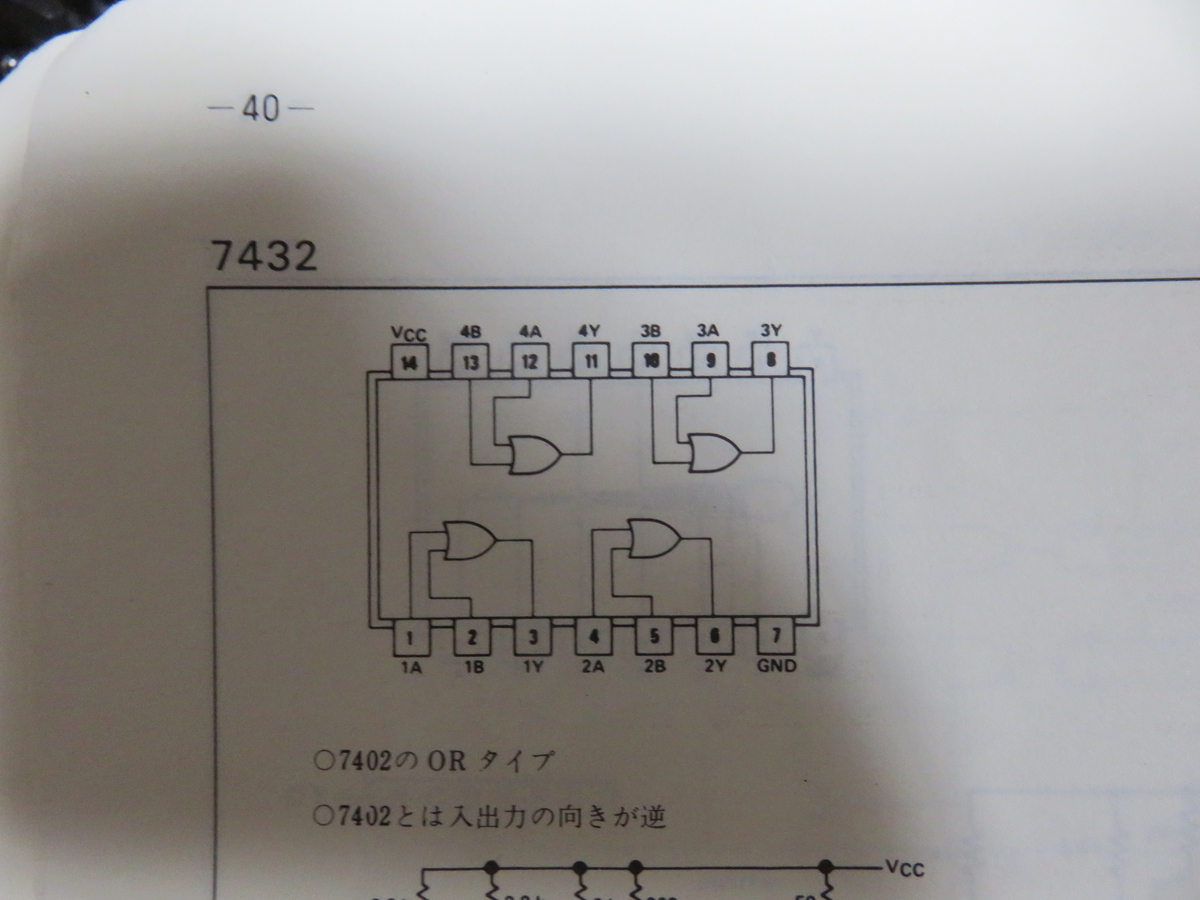

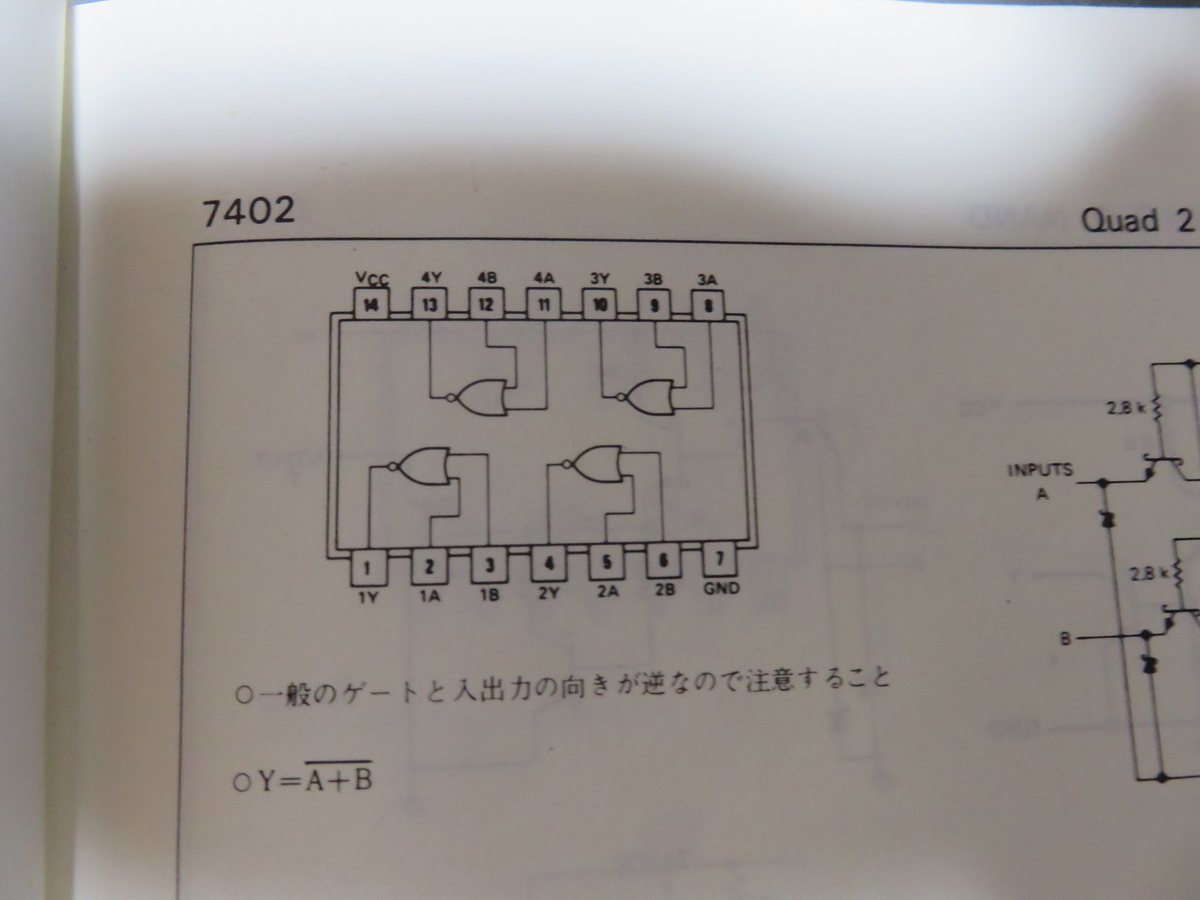

74xx02と74xx00他のピンは位置の違いを写真に載せます

僕の配線ミスが原因です
