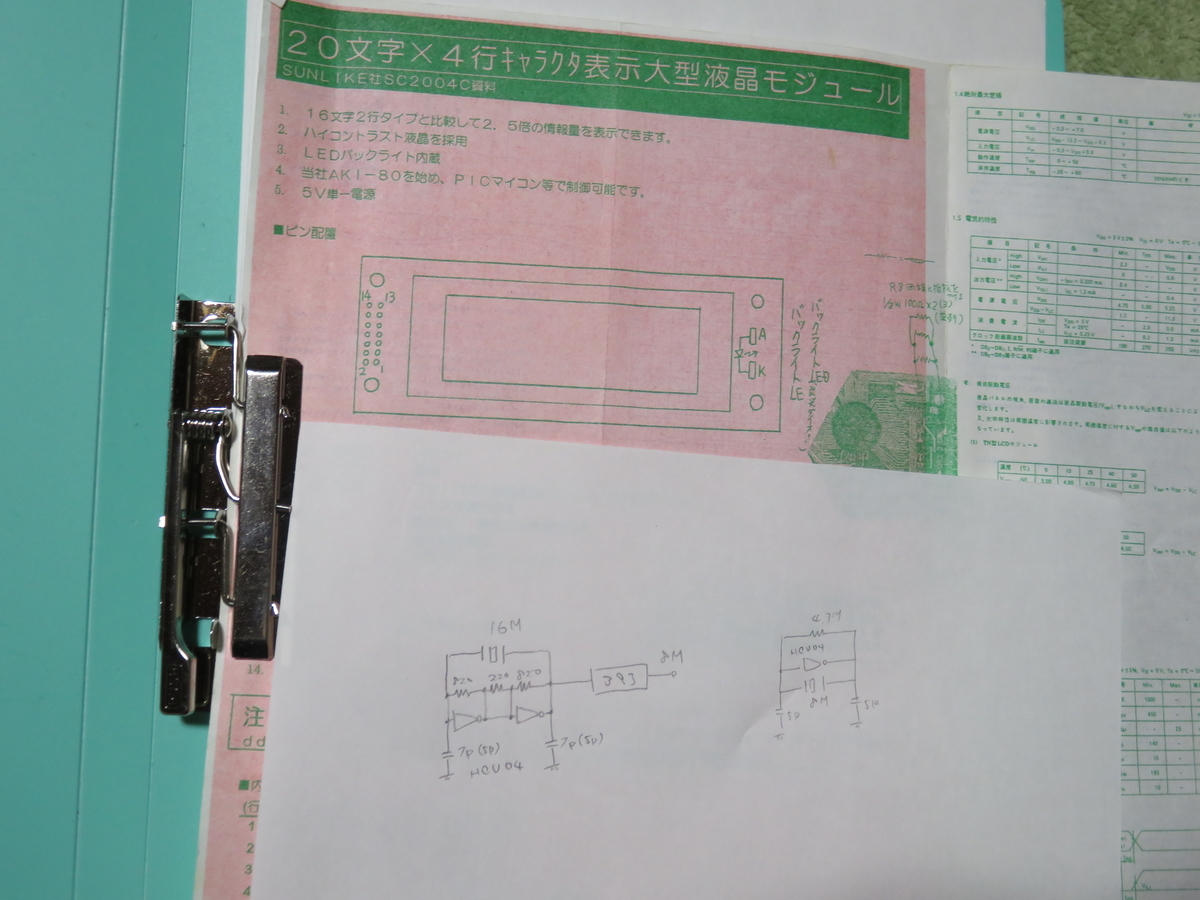

水晶発振回路、LCDの番号を教えます
僕は、動くだろうという所まで来ました
水晶発振の規制発信で悩み、CPU、ロジック回路が壊れてしまった可能性もあります。
くれぐれも慎重に願います。
その他配線ミスも数カ所有り、Logic-ICとは言え、ICソケットを使って良かったです。
次はProgramまた、6809の制作に入るのですが･･･
時、手持ち部品で、16[MHz]と言う水晶や32[MHz]の水晶は無いので、
12[MHz]で試してみました。ずいぶんコンデンサの値で苦しみました。
やはり、74HCU04を使わないと上手く動きませんでした。
また、Monitorが動き次第ご報告はします。
ここまで、回路図を公開してくると、
あとは公開する物は有りません。
LCDの番号くらいでしょうか･･･
テンキーは、ダイオードマトリクス型です
